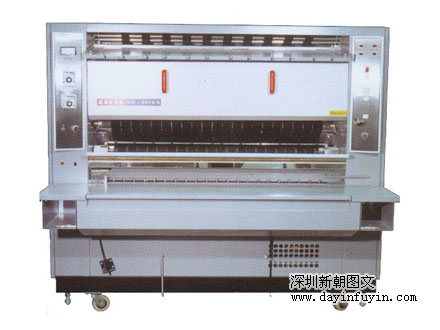

DH-9916B型晒图机

设备介绍：

1、 曝光系统：DH－9916B的曝光系统采用德国原装玻璃滚筒，全世界一流晒图机
均采用此玻璃滚筒，充分保证了在高速晒图时图纸的清晰度。
2 、熏图系统：氨箱采用独特的不锈钢制造，永不生锈腐蚀。熏图胶毯是高水压
多层压花胶毯，保证等周长，无卡纸，长寿命。
3、 传动系统：DH－9916B负载为70瓦，采用600瓦直流电机驱动，确保长寿命。高可
靠性的柔性纸路设计，绝不发生普通晒图机常见的卡纸现象，保证了晒
图工作的高效连续性。
4 、冷却系统：外置室外风机排风系统，排风量为40立方米/分钟整机负压室内无氨味，
充分保证连续48小时运行。
5 、自动控制系统：结点式控制电路，集合式配电系统，方便维护，成本低。配有新型
调速板，全自动柔性调速，提高整机传动系统的安全、可靠性。独有的
电源相序自我保护系统和灯管电流监测系统，在细微之处体现了整机电
器设计的认真严谨。

DH-9916B技术参数
光 源： 5.5千瓦、4.5千瓦二档可调
晒图宽度：1.2米（极限1.3米）
晒图速度：0.6-16米分钟（连续可调）
原图分离：空吸自动分离
排 气 量： 40立方米/分钟
速度控制：柔性调速0-10秒缓加速
出 图： 可前后出图
耗 电： 工作状态8千瓦
电 源： 交流380伏三相50赫兹
重 量： 600千克
外形尺寸：宽1890、高1750、长1050（毫米
